名稱：山東立式明裝風機盤管
詳細信息
一、概述：

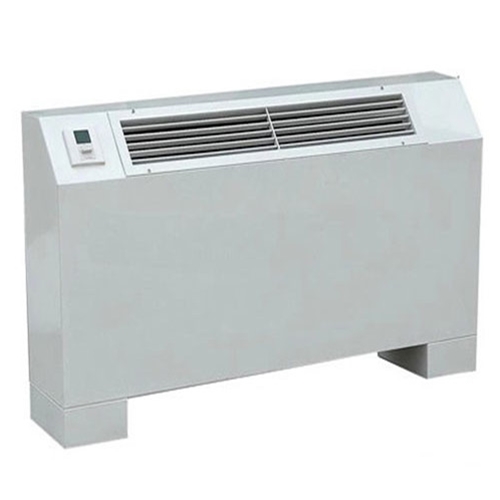

1、FP-LM立式明裝風機盤管風量：340-2380m3/h
外形美觀，結構緊湊，厚度僅230mm。色彩高雅，美化室內裝璜。出風口配有線條美觀的格柵，可轉換出風角度。前裝飾面板可整塊拆裝，便于機組定期檢修保養。特殊設計的空氣過濾器安裝方式，無需工具即能拆裝過濾器，清洗保養為方便。
★ 冷媒水可從底部或后部進出。
★ 冷凝水盤可根據要求采用不銹鋼材料。
二、立式明裝風機盤管概述：
FP系列風機盤管吸收了同類產品的強項技術，依據相關標準，并經反復試制和測定，完成了一系列的技術設計改進，故而性能優良、用途廣泛、品種齊全、效率高、故障少、噪聲低，其品種有臥式暗裝、臥式明裝、立式暗裝、立式明裝、卡式機組等系列，與新風機組配套后廣泛應用于賓館、醫院、辦公
用房、會議廳、展覽廳等低噪聲場所，是集中式空調系統理想的末端裝置。
三、明裝立式風機盤管選用要點：
1. 立式明裝風機盤管選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
2. 立式明裝風機盤管送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
4、當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
5、當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
6、當新風的含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
7、當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。風機盤管(臥式明裝FP-WM)
四、立式明裝風機盤管施工、安裝要點：
1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。
2. 立式明裝風機盤管的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
3. 立式明裝風機盤管的安裝可參見建筑標準設計圖集01K403《風機盤管安裝》。
五、立式明裝風機盤管執行標準：
1、立式明裝風機盤管產品標準 GB/T19232-2003《風機盤管機組》
2、立式明裝風機盤管工程標準 GB50243-2002《通風與空調工程施工質量驗收規范》
